Hệ thống thử nghiệm IV/MPPT đa kênh ngoài trời MCT-OD

Hệ thống thử nghiệm IV/MPPT đa kênh ngoài trời MCT-OD

Xác nhận hiệu suất quang điện trong điều kiện ngoài trời thực tế

Hệ thống MCT-OD được thiết kế để đo hiệu suất điện của mô-đun quang điện trong môi trường vận hành thực tế. Nền tảng di động kết hợp đo đường cong IV và theo dõi điểm công suất cực đại, cho phép so sánh vật liệu, thiết kế và quy trình khi bức xạ và nhiệt độ thay đổi.

Số kênh và dải điện được cấu hình theo kế hoạch thử nghiệm. Thiết bị source-measure hoặc tải điện tử phối hợp với các nhóm rơ-le để đo song song. Tủ di động thu thập dữ liệu ngoài trời, trong khi máy tính trong nhà có thể giám sát và điều khiển hệ thống qua mạng LAN.

Quét IV đa kênh và MPPT động

Máy thử IV đa kênh hỗ trợ quét thuận và quét nghịch. Phép khớp chín điểm tính Voc, Isc, Vmp, Imp, Pmax, hệ số lấp đầy FF, điện trở nối tiếp Rs và điện trở shunt Rsh, tạo cơ sở đáng tin cậy để so sánh kênh và mẫu.

Trong thử nghiệm trạng thái ổn định, thuật toán điều khiển tự động khóa điểm công suất cực đại và ghi điện áp, dòng điện, công suất theo thời gian. MPPT động phù hợp với các thiết bị có độ trễ rõ rệt, bao gồm mô-đun perovskite và màng mỏng.

Đo chính xác với cáp dài

Đo ngoài trời thường cần cáp dài giữa mô-đun và tủ thử nghiệm. Kết nối Kelvin bốn dây giảm ảnh hưởng của sụt áp trên cáp và duy trì kết quả tin cậy ở khoảng cách đi dây thực tế.

Có thể tích hợp cảm biến tùy chọn để ghi đồng bộ bức xạ, nhiệt độ và độ ẩm môi trường, cùng nhiệt độ mặt sau mô-đun. Dữ liệu điện và môi trường được phân tích đồng thời nhằm đánh giá độ ổn định, chênh lệch giữa các kênh và tác động của điều kiện hiện trường.

Vận hành từ xa và thu thập dữ liệu dài hạn

Hệ thống hỗ trợ tác vụ theo lịch, thu thập tự động, lưu trữ và xem dữ liệu từ xa. Người vận hành có thể thiết lập trình tự, so sánh kênh và xem xu hướng từ trạm trong nhà. Khi địa điểm được chuẩn bị phù hợp, hệ thống có thể chạy xác nhận không người giám sát 7×24.

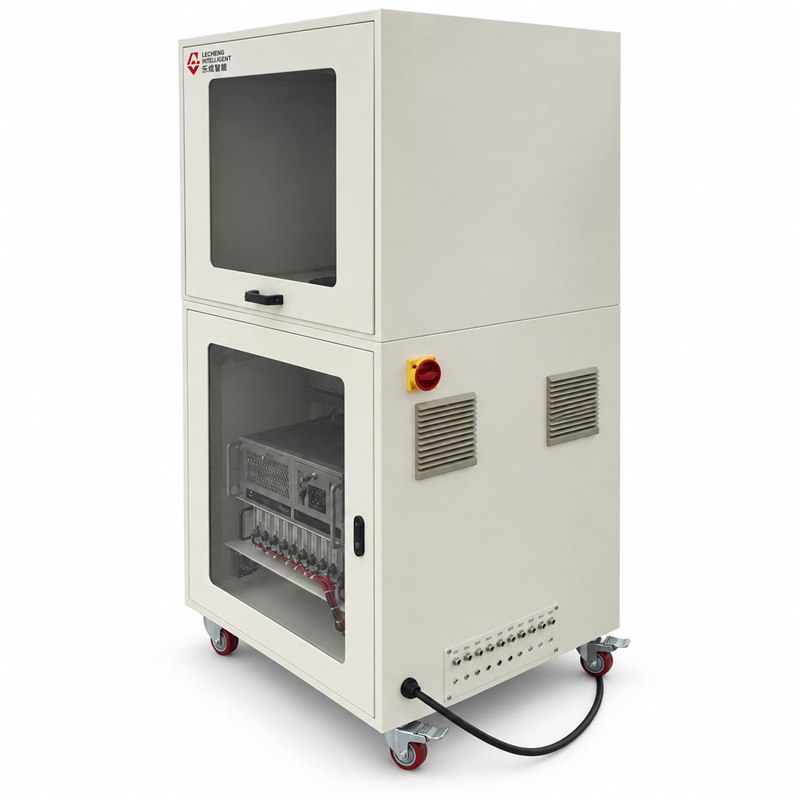

Tủ di động tích hợp màn hình, bàn phím, thiết bị đo, rơ-le, truyền thông, thông gió, dừng khẩn cấp và bánh xe. Cấu hình đại diện có thể dùng thiết kế bảo vệ IP54; vỏ tủ, làm mát, phân phối điện và giao diện được xác nhận theo dự án.

Dòng MCT-OD có thể cấu hình

Số kênh, điện áp, dòng điện, công suất, cáp và cảm biến đều có thể tùy chỉnh. Vì vậy hệ thống hỗ trợ xác nhận từ phòng thí nghiệm ra hiện trường, so sánh công nghệ, đánh giá dây chuyền thử nghiệm và nghiên cứu hiệu suất dài hạn.

Ví dụ cấu hình tham chiếu 20 kênh

Bảng dưới đây trình bày một cấu hình dự án tham chiếu. Dải cuối cùng được lựa chọn theo thông số mô-đun, kế hoạch thử nghiệm, khoảng cách cáp và điều kiện lắp đặt.

Ứng dụng điển hình

• Đo đường cong IV của mô-đun quang điện ngoài trời.

• Theo dõi MPPT ổn định khi bức xạ và nhiệt độ thực tế thay đổi.

• So sánh song song mẫu, vật liệu hoặc quy trình.

• Giám sát dài hạn thiết bị perovskite, màng mỏng và công nghệ khác.

• Xác nhận hiện trường cho viện, trường đại học, dây chuyền thử nghiệm và nhà sản xuất.

• Phân tích đồng bộ dữ liệu điện và môi trường.

Tích hợp dự án và hỗ trợ kỹ thuật

Máy thử có thể tích hợp với giá đỡ có đối trọng, điều chỉnh được và không cần khoan bề mặt. Giá đỡ, chiều dài cáp, đầu nối, nhóm kênh, cảm biến, cấp bảo vệ tủ và kiến trúc giám sát được xác định trong bước xác nhận kỹ thuật.

Trước khi sản xuất, LECHENG INTELLIGENT xác nhận dải đo, số kênh, an toàn, nguồn điện, truyền thông và cấu hình cơ khí để hệ thống MPPT phù hợp với mô-đun và quy trình nghiên cứu.

Hỗ trợ tiêu chuẩn gồm lắp đặt và chạy thử trong tối đa ba ngày làm việc sau khi địa điểm sẵn sàng, đào tạo ít nhất một ngày, phản hồi trong 24 giờ và hỗ trợ hiện trường trong nước trong 72 giờ khi cần. Bảo hành tiêu chuẩn 12 tháng kèm bảo trì trọn đời; điều kiện cao hơn trong hợp đồng được ưu tiên.

Vui lòng cung cấp Voc, Isc, Pmax, số lượng mẫu và kênh, thời gian thử, khoảng cách cáp, cảm biến và điều kiện lắp đặt. Đội ngũ kỹ thuật sẽ đề xuất cấu hình MCT-OD phù hợp.
