Thiết bị khắc laser: Đạt được độ rộng đường kẻ 5μm cho chất bán dẫn

2026-03-18

Thiết bị khắc laser: Đạt được độ rộng đường kẻ 5μm cho chất bán dẫn

Ranh giới của sự thu nhỏ: Tại sao độ rộng đường kẻ 5μm lại quan trọng?

Trong nỗ lực không ngừng hướng tới các thiết bị điện tử mạnh mẽ hơn, tiết kiệm năng lượng hơn và nhỏ gọn hơn, ngành công nghiệp bán dẫn liên tục đẩy mạnh giới hạn của việc thu nhỏ. Việc đạt được kích thước linh kiện ngày càng nhỏ hơn là động lực cơ bản của Định luật Moore. Ở công nghệ tiên tiến này,thiết bị khắc lasercó khả năng sản xuấtĐộ rộng đường kẻ 5μmĐây không chỉ đơn thuần là một sự cải tiến; nó là một công nghệ then chốt cho phép phát triển các ứng dụng thế hệ tiếp theo. Độ chính xác cao này rất cần thiết để tạo ra những sản phẩm phức tạp.kênh vi lưutrong các thiết bị lab-on-a-chip dùng cho chẩn đoán y tế, xác định chính xáccác đường dẫn điệntrên các chất nền tiên tiến cho điện tử linh hoạt và 3D, và chế tạo các chi tiết tinh tế.MEMS (Hệ thống vi điện cơ)các thành phần như cảm biến và bộ truyền động. Các phương pháp truyền thống, chẳng hạn như khắc hóa học hoặc phay cơ khí, gặp khó khăn với độ phân giải, chất lượng cạnh và việc tránh hư hỏng do nhiệt cần thiết ở quy mô này. Tuy nhiên, khắc laser siêu nhanh mang lại một giải pháp khác.không tiếp xúc, không cần đeo khẩu trang và có tính chọn lọc cao.giải pháp cho phép ghi trực tiếp các mẫu phức tạp ở kích thước micromet với độ chính xác tối thiểu.Vùng ảnh hưởng nhiệt (HAZ)Khả năng này mở ra những chân trời mới trong kiến ​​trúc và chức năng thiết bị mà trước đây không thể đạt được.

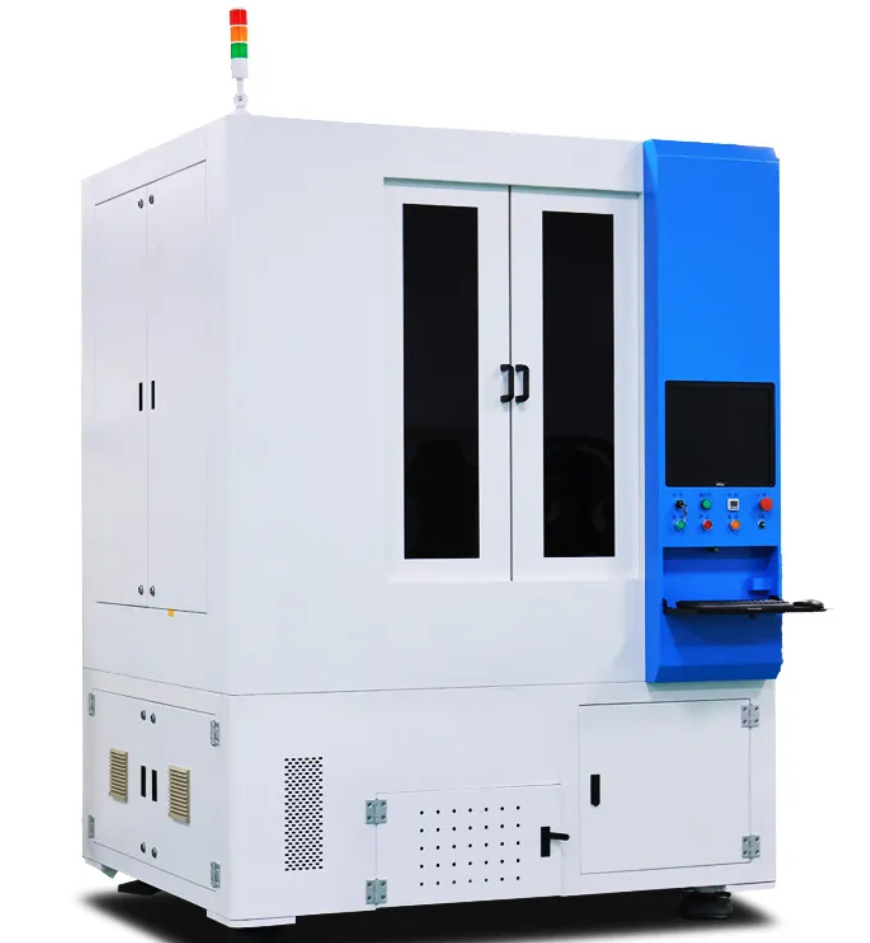

Laser etching equipment

Thách thức kỹ thuật: Độ chính xác, khả năng kiểm soát và quản lý nhiệt.

Đạt được và duy trì độ rộng đường kẻ 5μm một cách ổn định là một thách thức kỹ thuật to lớn, đòi hỏi sự phối hợp nhịp nhàng của các linh kiện chính xác. Trái tim của hệ thống là một...nguồn laser siêu nhanh (picosecond hoặc femtosecond)Các laser này tạo ra các xung cực ngắn, có công suất đỉnh cao. Thời gian tương tác ngắn với vật liệu cho phép loại bỏ vật liệu thông qua quá trình hóa hơi trực tiếp với sự khuếch tán nhiệt không đáng kể, đây là chìa khóa để đạt được các cạnh sắc nét, sạch sẽ và vùng ảnh hưởng nhiệt (HAZ) gần bằng không. Chùm tia này sau đó phải được truyền và hội tụ với độ chính xác vượt trội. Điều này đạt được thông qua sự kết hợp của các vật liệu chất lượng cao.quang học định hình chùm tiavà tốc độ cao, cực kỳ ổn địnhmáy quét điện kếKhả năng định vị chùm tia với độ chính xác và độ lặp lại dưới micromet của máy quét là vô cùng quan trọng. Toàn bộ quy trình được giám sát bởi hệ thống điều khiển tinh vi.điều khiển số bằng máy tính (CNC)theo dõi tiêu điểm thời gian thựcCác hệ thống này bù đắp cho bất kỳ sự không phẳng nào của chất nền, đảm bảo mặt phẳng tiêu điểm của laser luôn nằm chính xác trên bề mặt vật liệu trong suốt toàn bộ quá trình khắc. Ngay cả những sai lệch ở mức nanomet về tiêu điểm cũng có thể gây ra sự thay đổi độ rộng đường kẻ hoặc loại bỏ vật liệu không đủ. Hơn nữa, các hệ thống tích hợphệ thống căn chỉnh thị giácChúng được sử dụng để đăng ký chính xác mẫu khắc laser vào các đặc điểm có sẵn trên chất nền, cho phép chế tạo thiết bị nhiều lớp. Việc quản lý đồng bộ các yếu tố này là điều cho phép các thiết bị như của Lecheng Intelligent biến khả năng lý thuyết thành một quy trình sản xuất lặp lại, năng suất cao.

Phát triển các thiết bị thế hệ tiếp theo: Ứng dụng và giá trị chiến lược

Khả năng khắc với độ chính xác 5μm mở ra cơ hội đổi mới trong nhiều lĩnh vực công nghệ cao.bao bì tiên tiến bán dẫnnó được sử dụng choTSV (Through-Silicon Via) tiết lộRDL (Lớp phân phối lại)Tạo mẫu đường kẻ mảnh, cho phép kết nối mật độ cao hơn cho các mạch tích hợp 2.5D và 3D. Trong lĩnh vực đang phát triển mạnh mẽ nàyquang học và quang điện tửNó chế tạo các ống dẫn sóng, cách tử và các phần tử vi quang học trên chip. Ví dụ:thiết bị điện tử linh hoạt và có thể đeo đượcNó cho phép tạo hình mực dẫn điện và màng mỏng trên các chất nền polymer mỏng manh mà không gây hư hại.ngành công nghiệp thiết bị y tếCông nghệ này được sử dụng để tạo ra các chi tiết siêu nhỏ trên stent, ống thông và cảm biến chẩn đoán. Về mặt chiến lược, đầu tư vào thiết bị khắc laser độ chính xác cao như vậy sẽ giúp nhà sản xuất chuyển từ vị trí người theo sau sang vị trí người dẫn đầu. Nó cung cấp khả năng thực hiện nhanh chóng.tạo mẫu và nghiên cứu phát triểnViệc chế tạo các thiết bị mới giúp rút ngắn đáng kể thời gian từ thiết kế đến khi tạo ra mẫu thử nghiệm hoạt động. Trong sản xuất, nó đảm bảo năng suất và hiệu năng thiết bị vượt trội, điều này trực tiếp dẫn đến giá trị sản phẩm cao hơn và lợi thế cạnh tranh mạnh mẽ hơn. Trong một ngành công nghiệp mà năng lực quyết định vị thế thị trường, việc làm chủ công nghệ khắc laser 5μm là một lợi thế công nghệ mang tính quyết định.

Semiconductor laser etching

Việc theo đuổi độ rộng đường kẻ 5μm trong khắc laser không chỉ là một thông số kỹ thuật; nó là cánh cửa mở ra làn sóng đổi mới thiết bị vi mô tiếp theo. Nó đánh dấu điểm chuyển tiếp của quá trình xử lý laser từ cấu trúc vĩ mô sang gia công vi mô thực sự, cho phép tạo ra các đặc điểm quyết định hiệu suất của các chất bán dẫn, quang tử và thiết bị y tế tiên tiến. Thành tựu này phụ thuộc vào sự tích hợp của laser siêu nhanh, điều khiển chuyển động chính xác đến từng nanomet và phần mềm thông minh. Đối với các công ty như Lecheng Intelligent, việc phát triển và cung cấp khả năng này là trang bị cho những người tiên phong các công cụ để xây dựng tương lai—từng micron được khắc tỉ mỉ một. Trong thế giới vi mô, độ chính xác không chỉ là một thước đo; nó là nền tảng của chức năng.
